Diâmetros: de 102mm até 2.540mm
Espessuras: de 2,00mm até 12,70mm
Matéria prima (aço carbono):
SAE 1010, SAE 1012, ASTM A 36, ASTM A 283 Gr C, COR420, COR 500, ASTM A1018 SS36 ou de acordo com outra especificação solicitada pelo cliente.
Acabamento:
Preto: ausência de revestimento.
Galvanizado: galvanização a fogo.
Pintado: primer, epóxi ou outro revestimento, mediante consulta.
ACOPLAMENTOS
- Modelo S10
- Diâmetros: de 73mm até 914mm
- Faixa de Pressão: de 27 kgf/cm2 até 80 kgf/cm2
- Modelo S20
- Diâmetros: de 141mm até 622mm
- Faixa de Pressão: de 20 kgf/cm2 até 35 kgf/cm2
- Segmentos
- Ferro fundido nodular ferrítico, conforme norma ABNT 6919 FE 4212, de alta resistência a corrosão e pintados em primer óxido metálico.
- Anéis de borracha
- Borracha sintética (SBR), conforme a norma ABNTD2000, dureza de 60 / 65 Shore A. Outras composições podem ser fornecidas, mediante consulta.
Vantagens dos acoplamentos
Utilizar os acoplamentos mecânicos S10 e S20 da Santa Rita garante benefícios técnicos e econômicos em sua instalação, durante a operação da tubulação ou mesmo em manutenções. Montar os acoplamentos “shouldered end” (com anel sobreposto) não requer mão de obra especializada, reduz o índice de retrabalho e agiliza significativamente o cronograma da obra.
- Diminui o tempo de parada
- Reduz o custo total do projeto
- Aceita deflexões

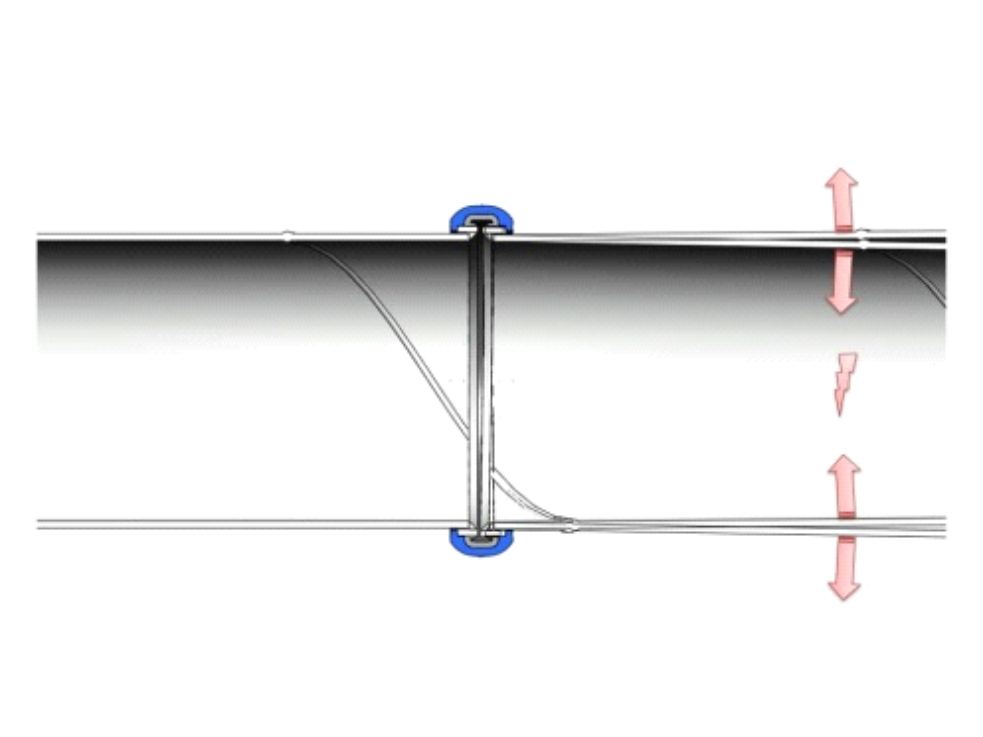

- Absorve vibrações

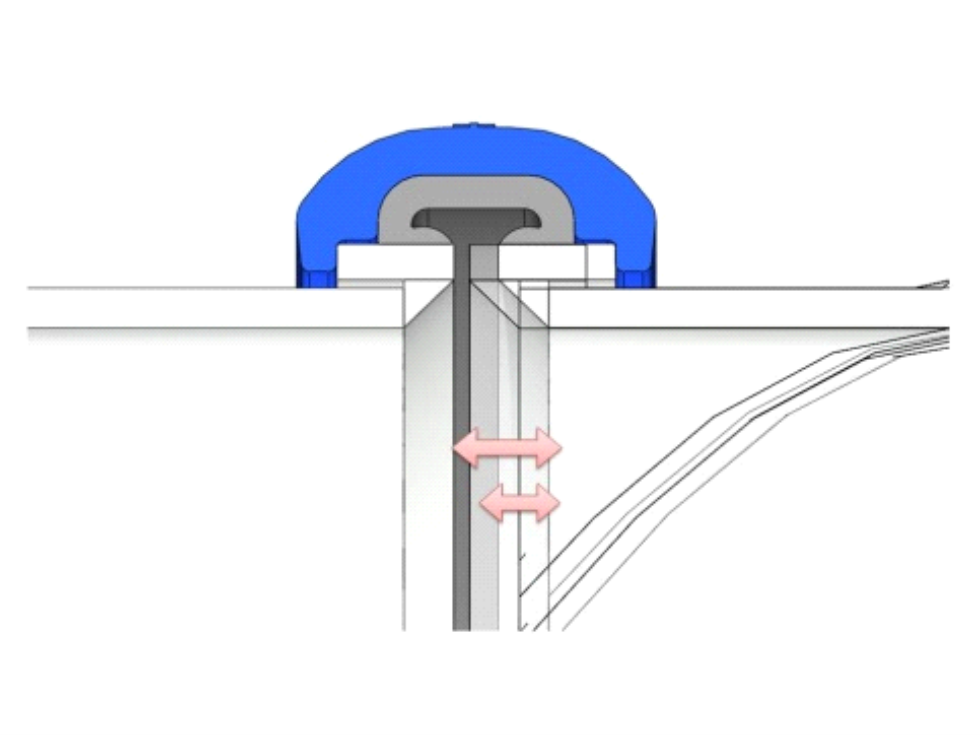

- Aceita expansões e contrações longitudinais
- Permite rotações
- Resiste pressões internas
CONEXÕES
- Conexões
- Curva
- Tee
- Cruzeta
- Redução Excêntrica
- Redução Concêntrica
- Tee Radial
- Derivação
- Ypsilon
- Plug
- Conexão “S” X Flange
- Conexão “S” X Mangote
- Conexão “S” X Bisel
